一、概述

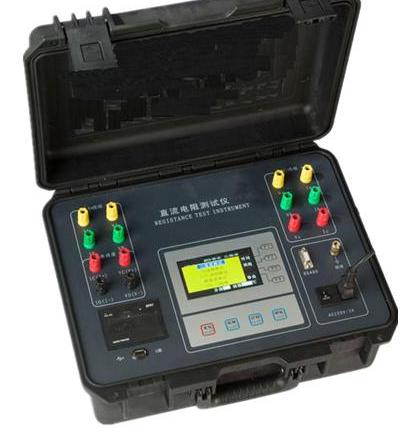

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势开发研制了新一代直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。仪器测量精度高，操作简便，可实现变压器直流电阻的快速测量。

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、测量无载调压变压器，一定要等放电报警音停止后，再切换变压器档位。

8、在测试过程中，禁止拆卸和移动测试夹和供电线路。

三、性能特点

1、本仪器自动选择输出电流（最大可以输出10A）。

2、测量范围宽（0Ω-100Ω），能测量变压器、互感器等感性直流电阻。

3、显示器采用480*272点阵65K色彩色大屏幕，显示数据清晰易读。

4、本仪器带有万年历、100组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据，“U盘”接口方便导出数据以供查阅编辑。

5、本仪器设有RS485通讯接口，配合上位机操控软件，实现远距离控制测量。

6、本仪器设有三相同测功能，以应对星型接法绕组一次接线完成三相直阻测量，自动计算三相不平衡率，极大节省测量时间提高工作效率。也可以采用逐相测试功能，针对YN、D（Y）连接方式的变压器进行逐相测试，测试完成，自动计算三相不平衡率。

本仪器还设有自动助磁功能，针对铁芯五柱低压角接变压器绕组的测试，采用高低压串激磁的方法进行测试，仪器内部自动连结绕组的助磁回路，可快速准确测试低压绕组的直流电阻。

7、本机具有音响放电报警，放电指示清晰，减少误操作。

8、本机具有输入误接AC380V电源保护报警保护功能，减少误操作对仪器的损害，本机还具有完善的反电势保护抗拉弧能力强。

9、本机具有适用温度宽、精度高、防震、抗干扰、稳定性高、携带方便等特点。

1、输出电流：0～10A（依量程自动选择）；

2、 量程：0～100Ω ；

3、准确度：0.2%±0.2μΩ；

4、最小分辨率：0.1μΩ；

5、工作温度：-20～40℃；

6、环境湿度：≤80%RH，无结露；

7、工作电源：交流：AC220V±10%，50Hz±1Hz；

8、体积：长420mm×宽320mm×高200mm；

9、净重：10.6kg
