一、概述

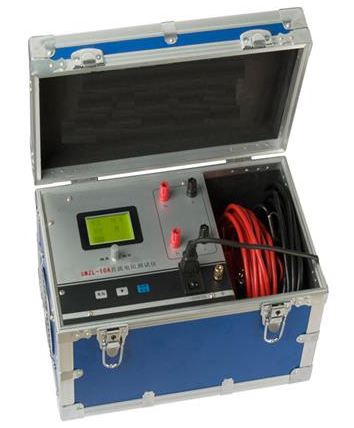

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，金源公司利用自身技术优势研制了JYR系列直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

8、在测试过程中，禁止移动测试夹和供电线路。

三、性能特点

1、仪器输出电流大，重量轻。

2、仪器最大可以输出10A电流。

3、仪器测量范围宽，0 -20kΩ，能测量110kV等级以下的所有感性直流电阻。

4、具有完善的保护电路，可靠性强。

5、立式机箱结构，便于现场操作。具有音响放电报警，放电指示清晰，减少误操作。

1、输出电流：10A、5A、1A 、100mA、<10 mA；

2、量程： 0mΩ～20kΩ；

3、准确度：0.2%±2μΩ；

4、分辨率：0.1μΩ；

5、工作温度：-20～40℃；

6、环境湿度：≤90%RH，无结露；

7、工作电源：AC220V±10%，50HZ±1HZ；

8、 体积：长395mm宽240mm高250mm；

9、净重：10kg
