发电机交流耐压试验要求采用工频电压，目前国标对工频电压的频率定义为45Kz~ 65Kz，但是

在很多试验场合，要求对发电机进行的是50Kz±2Kz的交流试验，而发电机定子绕组的对地电容量又

比较大，国内目前大多数试验单位采用的谐振变压器对它进行试验，但是谐振变压器本身很重，动辄

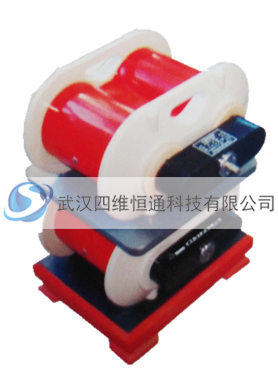

上吨，现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。

该系列装置即可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的

方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激

励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高

压，在升压过程中，如果谐振点偏高，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而

最大程度的减小电源容量和试验设备体积重量。

该系列装置与国内目前发电机交流耐压同类装置相比，具有多种哥们性技术优势：1.做同电压等

级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决

现场搬运困难问题；2.整套装置原理先进，同时应用新型调频调感技术，严格保证大电机工频耐压试

验要求：适用范围宽，大大提升设备使用价值；3.配置20Hz~300 Hz变频控制源，其保护功能强，输

出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V单相电源，方便现场取电；4.先

调感后调频方式能准确找到最大Q点，避免电压上升导致的谐振偏移；5.配置灵活，扩展功能强。可

选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求，同时可以满足

需要做工频试验的场合，也可以满足变频方式做试验的场合，实现一机多用，性价比高。

1、额定输出电压 0 ~ 50KV(AC有效值)及其以下；

2、输出频率 45 ~ 300Hz；

3、谐振电压波形 纯正弦波，波形畸变率<1.0%；

4、工作制 满功率输出下，一次连续工作时间15min；

5、品质因数 10 ~ 40；

6、频率调节灵敏度 0.1Hz，不稳定度<0.05%；

7、工作电源 220V±15%/50Hz±5%
