该系列装置主要针对220KV及以下变电站一次电器设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。即可满足高电压、小电流的设备试验条件要求,又可满足低电压、大电流的设备试验条件要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

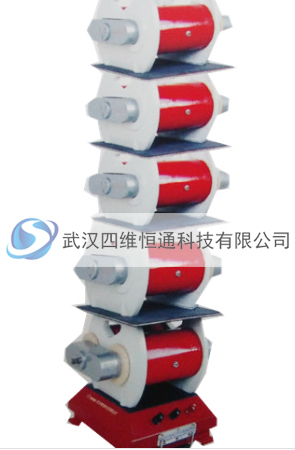

该系列装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWAA数字式波形发生芯片,频率分辨率为16位,在20 ~30Hz。
时频率细度可达0.1Hz,同时采用了正交用同步固定式载波调制方式,确保在整个频率区间内输出波形良好:功率部分采用了现金的IPM模块,确保仪器稳定和安全。
该系列装置与国内同类产品相比,具有多种关键优势:
1、电压等级、同容量的电抗器其体积较小、重量较轻:在额定负载时温升小;采用干式环氧浇注,机械强度高,电气绝缘性能好,美观可靠。
2、变频控制源容量裕度大:保护功能强;输出波形好;稳定性好;具备多种工作模式,操作方便;采用220V单相电源,方便现场取电。
3、配置灵活。可选配不同类型电抗器,满足不同试品要求,实现一机多用,性价比高。
1、输出电压 0 ~ 400KV(AC有效值)及其以下;
2、谐振电压波形 20 ~ 300Hz;
3、最大试验容量 纯正弦波,波形畸变率<1.0%;
4、 工作制 800KVA及其以下,满功率输出下,一次连续工作时间15min ;
5、品质因数 20 ~ 90;
6、频率调节灵敏度 0.1Hz,不稳定度真< 0.05%;
7、工作电源 220V±15%/50Hz±5%
