一、 概述

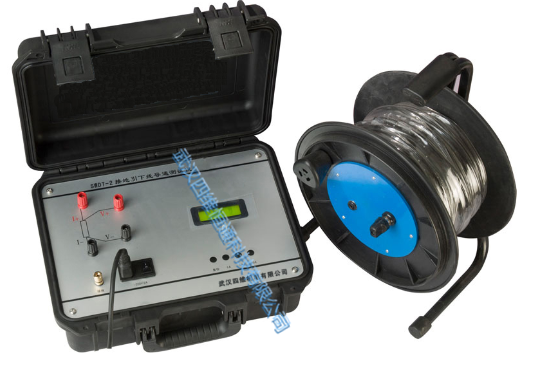

电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。本款接地引下线导通测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制，可实现测试过程智能化。

二、性能特点

1、具有体积小，携带方便。

2、操作简单，精度高。

3、测试速度快，复测性好，读数直观。

4、无线接收数据操作方便。无线数据接收机具有100组数据存储、调阅，万年历时间显示、保存，支持在线升级等功能。

5、仪器电源具有低电压、高电压保护功能。

1、输出电流：10A、 5A、1A；

2、 最小分辨率：0.1μΩ；

3、量程： 0～2Ω （10A档）， 2mΩ～4Ω （5A档）， 10mΩ～20Ω （1A档）；

4、准确度：0.2﹪±2μΩ；

5、工作温度：-20℃～40℃；

6、相对湿度：≤80%RH，不结露；

7、工作电源：AC220V±10%，50HZ±1HZ；

8、 体积：长340mm宽270mm高180mm；

9、净重：4.5kg

仪器成套性

1. 主机               1台

2.专用测试电缆    1套

3.三芯电源线       1条

4.保险管 2A        2支

5.合格证/保修卡   1张

6.装箱单             1张

7.操作手册          1本

8.标准电阻器       1个
